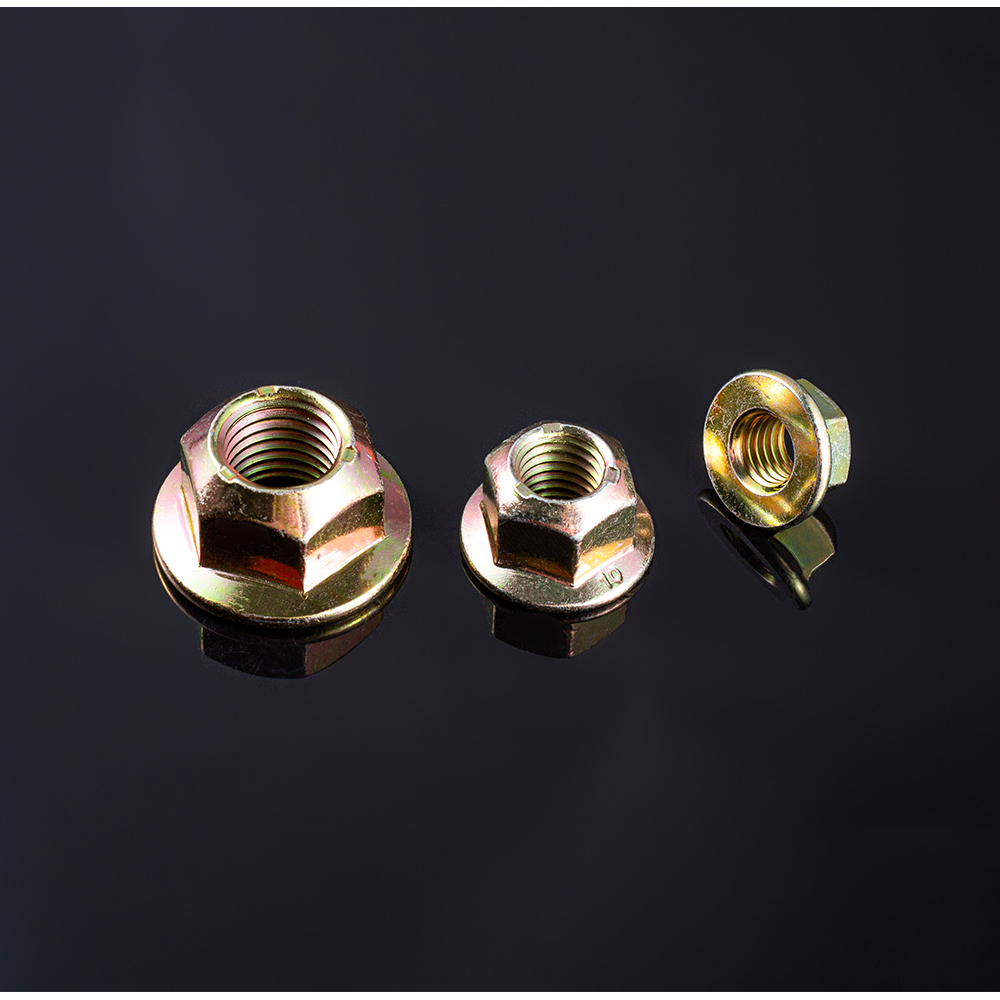

Laippapään mutteri vs. tavallinen kuusiomutteri aluslevyllä: laakerin jännityksen jakautumisen ja upotuskestävyyden erojen määrittäminen
Suurella esikuormituksella voidaan valita a laippapään mutteri ja tavallinen kuusiomutteri litteällä aluslevyllä vaikuttaa merkittävästi liitoksen suorituskykyyn. Vaikka molemmilla kokoonpanoilla pyritään lisäämään laakeripinta-alaa ja vähentämään pintajännitystä, kokeelliset tiedot paljastavat merkittäviä eroja siinä, kuinka ne jakavat painetta ja vastustavat upottumista liitosmateriaaliin.
1. Yhteysstressin vertailu: määrälliset tiedot
Seuraavassa taulukossa esitetään kosketusjännitystiedot laippakantamuttereille, tavallisille kuusiomuttereille ja kuusiomuttereille aluslevyineen, mitattuna identtisissä esijännitysolosuhteissa (75 % varmistuskuormasta).
| Kiinnityslaatu | Koko | Kokoonpano | Yhteysstressi (ksi) | Kosketusjännitys (N/mm²) |
|---|---|---|---|---|
| 10.9 | M10 | Laipallinen pää | 36.3 | 250 |
| 10.9 | M16 | Laipallinen pää | 39.9 | 275 |
| 10.9 | M10 | Tavallinen Hex | 52.2 | 360 |
| 10.9 | M16 | Tavallinen Hex | 94.3 | 650 |
| 10.9 | M10 | Kuusiokoloinen aluslevy | 27.6 | 190 |
| 10.9 | M16 | Kuusiokoloinen aluslevy | 33.4 | 230 |
| 12.9 | M10 | Tavallinen Hex | 63.8 | 440 |
| 12.9 | M22 | Tavallinen Hex | 131 | 900 |
| 12.9 | M10 | Kuusiokoloinen aluslevy | 29 | 200 |
| 12.9 | M22 | Kuusiokoloinen aluslevy | 50.8 | 350 |
Tietolähde: Kosketinjännitysmittaukset pulttiliitoksen suunnittelututkimuksista.
Luokan 10,9 M16-kiinnittimessä laippapään mutteri tuottaa noin 39,9 ksi:n kosketusjännityksen verrattuna tavallisen kuusiomutterin 94,3 ksi:iin – vähennys on 57,7 %. Aluslevyllä varustettu kuusiomutteri saavuttaa 33,4 ksi:n, mikä tarkoittaa 64,6 %:n vähennystä tavalliseen kuusiomutteriin. Suuremman lujuuden luokan 12,9 M22 kiinnikkeissä tavallinen kuusiomutteri tuottaa 131 ksi, kun taas aluslevyn kokoonpano pienentää tämän 50,8 ksi: ksi, mikä on 61,2 % vähennys.
2. Laakerin jännityksen jakautuminen: paineprofiilien ero
Huippujännityksen väheneminen litteistä aluslevyistä, vaikka se on merkittävä, ei saavuta tasoa, jonka voisi ennustaa pelkän kosketuspinnan perusteella. Testaus 1/2"-13 kiinnittimillä 80 %:n kuormituksella osoitti, että karkaistu litteä aluslevy alensi huippupainetta noin 50 %, kun taas laippapään kiinnitin antoi kuorman jakautumisen, joka riippuu enemmän yksittäisen kiinnittimen geometriasta.
Kosketuspinta-alan mittaukset painetta osoittavalla kalvolla ovat paljastaneet, että laipan pään alla oleva kosketuspinta voi vaihdella olennaisesti koko pinnasta kapeaan nauhaan laipan ulkohalkaisijassa tai renkaaseen lähellä välysreikää. Tämä vaihtelu johtuu laipan kapenemisesta ja mutterin rungon jäykkyydestä. Aluslevyillä varustetuissa kuusiomuttereissa tavallinen litteä aluslevy ei saavuta täydellistä ulkohalkaisijansa ennustamaa jännityksen vähennystä, koska aluslevy ei ole tarpeeksi paksu jakaakseen kuorman tasaisesti ulkohalkaisijaansa. Paksummat aluslevyt jakavat tehokkaammin kuormia ja vähentävät rasitusta sekä aluslevyssä että liitososissa.
3. Upotusvastus: Estää esikuormituksen häviämisen
Upottaminen on liitosmateriaalin paikallista taipumista tai puristamista mutterin laakeripinnan alle. Se on ensisijainen syy esijännityksen häviämiseen kiristyksen jälkeen. Sekä laippapään mutteri että kuusiomutteri aluslevyllä vähentävät upotusta alentamalla kosketusjännitystä laakerin pinnalla.
- Laippapään mutteri: Integroitu laippa tarjoaa suuremman laakerialueen, joka jakaa paineen laajemmalle alueelle. Tämä vähentää riskiä, että mutterit uppoavat pehmeämpiin materiaaleihin, kuten alumiiniin, ohutlevyyn tai pinnoitettuihin pintoihin. Laippa estää myös pintavaurioita ja vähentää riskiä mutterin vetäytymisestä liitosmateriaalin läpi.
- Kuusiokolomutteri karkaistulla aluslevyllä: Oikein määritelty karkaistu aluslevy voi lisätä tiivisteiden tai liitosten kuormaa 30-50 % verrattuna siihen, ettei aluslevyä ole, estämällä uppoamisen ja jakamalla kuorman tasaisemmin. Se kompensoi epäsäännöllisiä pintaolosuhteita ja vähentää kitkaa laakerin pinnalla.
4. Muita suorituskykyyn liittyviä näkökohtia
- Vääntömomentin ja jännityksen suhde: Kosketinalueen säde vaikuttaa tietyn esijännityksen synnyttämiseen vaadittavaan momenttiin. Kun kosketus tapahtuu laipan ulkohalkaisijalla, vastusmomentti on suurempi ja samalla sisääntulomomentilla syntyy vähemmän pultin jännitystä. Testit ovat osoittaneet, että ero sisähalkaisijan ja ulkohalkaisijan koskettimen välillä voi vähentää jännitystä 10-15 %.

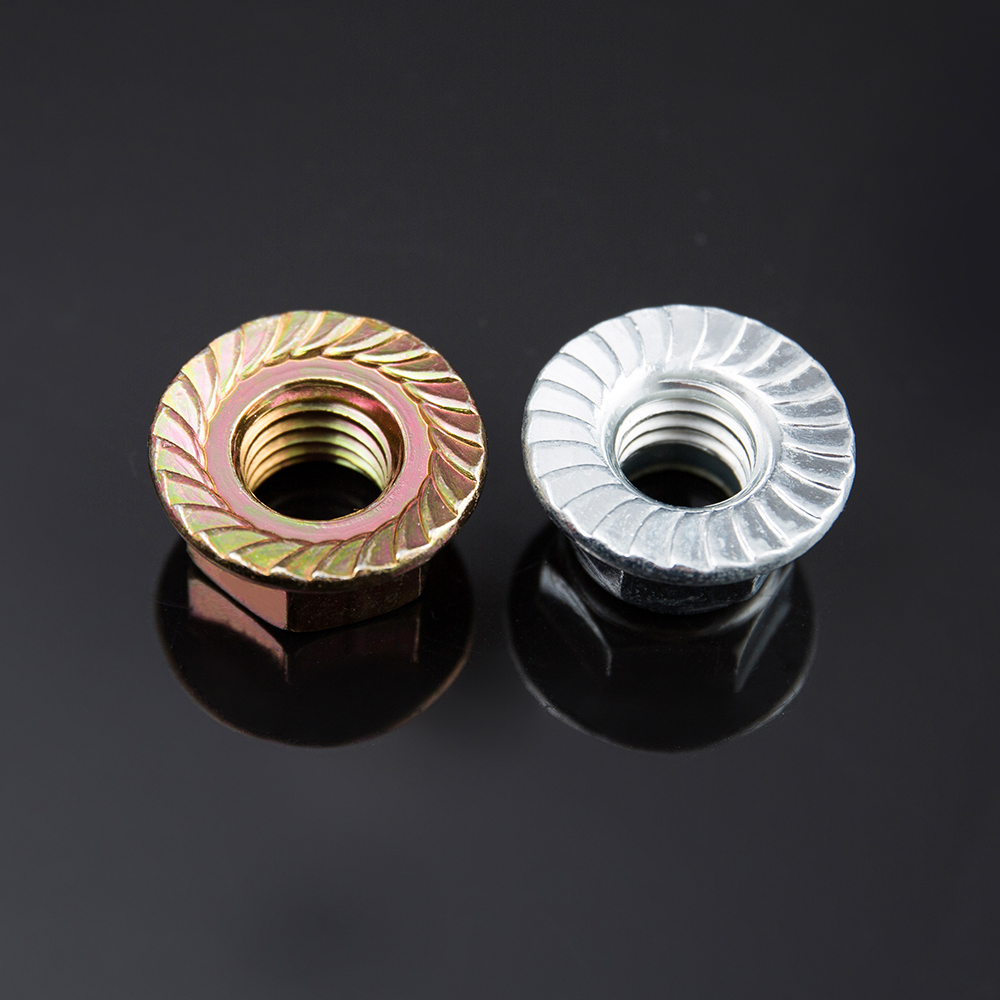

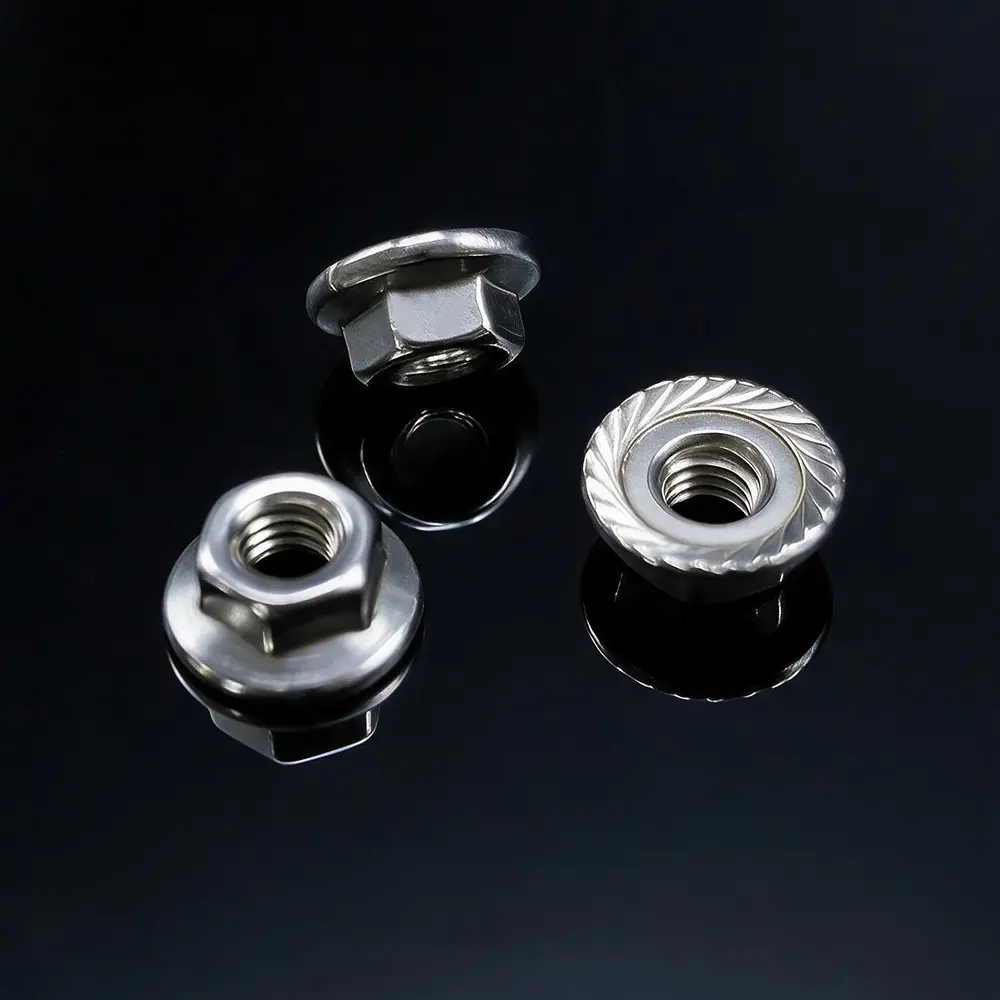

- Tärinänvaimennus: Hammastetut laippamutterit (kutsutaan usein vihermuttereiksi) sisältävät hampaat laakerin pinnalla, jotka pureutuvat liitäntäpintaan ja tarjoavat mekaanisen lukituksen, joka vastustaa löystymistä tärinän vaikutuksesta. Sileät laippamutterit eivät tarjoa tätä lukitusvaikutusta.
- Pintavauriot: Hammastetut laippamutterit voivat vahingoittaa maalattuja, eloksoituja tai pehmeitä pintoja. Valmiisiin tai kosmeettisiin sovelluksiin suositellaan sileitä laippamuttereita tai tavallisia kuusiomuttereita aluslevyineen.
5. Valmistus ja laatunäkökulma
Yhdenmukainen laipan geometria ja valvotut valmistustoleranssit ovat välttämättömiä laippapään muttereiden kuormanjakauman hyötyjen saavuttamiseksi. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) on SEA Monies Metal Co., Ltd.:n alainen perheyritys, joka on perinyt 20 vuoden perhekokemuksen ja laatuperinnön metallien valmistuksessa. Shengzhao Metalin vahvaan tuotantokapasiteettiin ja toimitusketjun etuihin tukeutuen olemme erikoistuneet korkealaatuisten metallituotteiden T&K-toimintaan, tuotantoon ja maailmanlaajuiseen myyntiin. Perheen pyrkimyksenä tarkkuuteen, tiukkaan työasenteeseen ja pitkäaikaiseen sitoutumiseen toimitamme vakaita ja luotettavia tuotteita ja palveluita asiakkaille kaikkialla maailmassa.
Hyödynnämme tehtaan vankkaa T&K- ja tuotantokapasiteettia, ja olemme erikoistuneet erittäin lujiin niitteihin, pultteihin, muttereihin, aluslevyihin, tappeihin, ruuveihin ja erilaisiin ei-standardeihin mukautettuihin osiin. Tuotevalikoimamme kattaa materiaalit, kuten ruostumattoman teräksen, seosteräksen, alumiiniseoksen, kuparin ja erikoisseokset hyödyntäen prosesseja, kuten kylmäpäällystystä, kuumataontaa ja CNC-työstöä. Tuotteitamme viedään yli 25 maahan, ja ne palvelevat yli 200 asiakasta.
Chance & Union on sitoutunut yhdistämään saumattomasti "Valmistettu Kiinassa" kansainvälisille markkinoille ja tarjoamaan maailmanlaajuisille asiakkaille yhden luukun kiinnitysratkaisuja tutkimuksesta ja kehityksestä massatuotantoon ammattiteknologian ja poikkeuksellisen laadun avulla.
6. Usein kysytyt kysymykset (FAQ)
- K1: Korvaako laippapään mutteri karkaistun aluslevyn tarpeen?
V: Useimmissa sovelluksissa kyllä, koska laippa tarjoaa suuremman laakerialueen ja jakaa kuorman tehokkaasti. Kuitenkin erittäin pehmeille materiaaleille, uritettuihin reikiin tai kun liitospinta on epäsäännöllinen, karkaistu aluslevy saattaa silti olla tarpeen upotumisen estämiseksi ja tasaisen kuorman jakautumisen varmistamiseksi. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) voi suositella sopivaa kokoonpanoa sinun liitossuunnitelmasi ja materiaaliesi perusteella. - Kysymys 2: Miksi kosketusjännitystiedoissa näkyy kuusiomutteri, jossa on aluslevy, joka toimii paremmin kuin laippakantainen mutteri joissakin kokoissa?
V: Tiedot heijastavat kosketusjännitystä laakerin pinnalla. Oikean kokoinen karkaistu aluslevy voi joskus jakaa kuorman tehokkaammin kuin mutterin laippa, varsinkin jos laipan geometria ei muodosta koko pintakosketusta. Tavallisen litteän aluslevyn on havaittu jakavan jännitystä tasaisemmin kuin laippa, kun sitä käytetään pultin kanssa. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) voi tarjota erityisiä suosituksia ja tuotetietoja sovelluksellesi. - Q3: Mikä on tärkein suorituskyvyn ero hammastetun laippamutterin ja sileän laippamutterin välillä?
V: Hammastetut laippamutterit tarjoavat mekaanisen lukituksen pureutumalla liitäntäpintaan, joka vastustaa löystymistä tärinän vaikutuksesta. Sileät laippamutterit jakavat kuorman jättämättä pintaa jälkiä ja niitä käytetään paikoissa, joissa pinnan viimeistely on säilytettävä. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) tarjoaa molempia tyyppejä ja voi neuvoa parhaan valinnan kokoamisolosuhteisiin.
DIN 6923 laippamutteri vs. DIN 934 kuusiomutteri aluslevyllä: Miten laipan halkaisija ja ulostulotoleranssi vaikuttavat esijännityksen pysymiseen kosketusjännityksen ja upotusvastuksen kautta?
Valinta välillä a DIN 6923 laippamutteri ja DIN 934 kuusiomutteri erillisellä aluslevyllä on kriittinen päätös pulttiliitoksen suunnittelussa. Vaikka molempien konfiguraatioiden tavoitteena on jakaa laakerin jännitys ja vastustaa upotusta, niiden geometriset ja toleranssierot johtavat kvantitatiivisiin eroihin kosketusjännityksen jakautumisessa ja siten esijännityksen säilymisessä. Tässä artikkelissa tarkastellaan, kuinka DIN 6923 -standardin mukaisen mutterin laipan ulkohalkaisija (dw) ja ulostulotoleranssi muuttuvat erilaisiksi mekaanisiksi käytöksiksi.
1. Mittavertailu: DIN 6923 laippamutteri vs. DIN 934 kuusiomutteri aluslevyllä
DIN 6923 -mutterin integroitu laippa tarjoaa määritellyn, yhtenäisen laakeripinnan geometrian. Sitä vastoin DIN 934 -mutteri on riippuvainen erillisestä aluslevystä, mikä lisää toleransseja ja kokoonpanon vaihtelua. Seuraavassa taulukossa verrataan M10- ja M16-kokojen avaimen laakeripinnan mittoja.
| Parametri | DIN 6923 laippamutteri (M10) | DIN 934 kuusiomutterin aluslevy (M10) | DIN 6923 laippamutteri (M16) | DIN 934 kuusiomutterin aluslevy (M16) |
|---|---|---|---|---|
| Laakerin ulkohalkaisija (dw) min | 19,6 mm | ~18,0 mm (aluslevyn ulkohalkaisija) | 31,9 mm | ~30,0 mm (aluslevyn ulkohalkaisija) |
| Laakerin sisähalkaisija (da) max | 10,8 mm | ~11,0 mm (aluslevyn sisäosa) | 17,3 mm | ~17,0 mm (aluslevyn sisäosa) |
| Laakerialue | ~214 mm² | ~160 mm² | ~560 mm² | ~480 mm² |
| Kulutustoleranssi (kasvot kierteeseen -akseli) | ISO 4759-1:n mukaan | Aluslevy lisää toleranssipinoa | ISO 4759-1:n mukaan | Aluslevy lisää toleranssipinoa |
Tietolähde: Westfield Fastenersin DIN 6923 -mitat.
2. Yhteystiedot Stressin jakautuminen: Mitä tutkimus osoittaa
Kokeellinen ja FEM-tutkimus on paljastanut tärkeitä ominaisuuksia laakerin paineen jakautumisessa laippamutterien alla.
- Epätasainen säteittäinen jakautuminen: Kolmiulotteiset fotoelastiset kokeet ovat osoittaneet, että paineen jakautuminen kuusikulmaisten laippamutterien laakeripinnalla ei ole tasainen. Paine keskittyy laipan sisäosaan, kun taas ulkoosan paine laskee lähes nollaan. Tämä tarkoittaa, että tehollinen kantavuusalue on pienempi kuin koko laipan pinta-ala antaa ymmärtää.
- Epäsymmetrinen jakautuminen: Sama tutkimus osoittaa, että jännitysjakauma pulttiliitoksessa ja paineen jakautuminen laippamutterin laakeripinnalla ovat aksiaalisesti epäsymmetrisiä, mikä vastaa kierreosan epäsymmetristä muotoa. Tämä epäsymmetria edistää löystymismekanismia.
- Laipan geometrian tehosteet: Elasto-plastinen FEM-analyysi on vahvistanut, että laipan paksuus ja laipan kaltevuuskulma vaikuttavat oleellisesti sekä kosketusjännityksen jakautumiseen että pysyvään asennukseen (upotukseen) laakerin pinnalla. Hyvin suunniteltu laipan geometria voi vähentää jännityksen keskittymistä sisäreunaan.
Aluslevyllä varustetun tavallisen kuusiomutterin kosketuspaine on myös epätasainen, mutta erillisen aluslevyn olemassaolo tuo lisämuuttujia: aluslevy ei välttämättä ole täydellisesti keskitetty ja sen muodonmuutos kuormituksen alaisena voi vaikuttaa paineprofiiliin.
3. Upotus ja esilatauksen säilyttäminen
Upottaminen – mutterin tai aluslevyn alla olevan laakeripinnan paikallinen plastinen muodonmuutos – on ensisijainen syy esijännityksen häviämiseen kiristyksen jälkeen.
- DIN 6923 laippamutteri: Laippamutterin suurempi laakeripinta-ala vähentää kosketusjännitystä tietyllä esijännityksellä ja vähentää siten upotussyvyyttä. Koska paine kuitenkin keskittyy lähelle laipan sisäreunaa, jännityksen väheneminen on pienempi kuin yksinkertainen pinta-alasuhteen laskelma antaa ymmärtää. Hammaslaipan käyttö (hampaineen) voi parantaa lukitusta puremalla liitäntäpintaan, mutta tämä lisää myös pintavaurioita ja voi heikentää liitoksen uudelleenkäytettävyyttä.
- DIN 934 kuusiomutteri aluslevyllä: Oikein määritelty karkaistu aluslevy voi lisätä saumakuormitusta 30-50 % verrattuna siihen, ettei aluslevyä ole, estämällä kiinnittymisen ja jakamalla kuorman tasaisemmin. Tehokkuus riippuu kuitenkin aluslevyn kovuudesta, paksuudesta ja kohdistuksesta. Liian ohut aluslevy ei jaa kuormaa sen ulkohalkaisijalle, mikä tekee osan hyödystä tyhjäksi.
4. Valmistus ja laatunäkökulma
Yhdenmukainen laipan geometria ja valvotut valmistustoleranssit ovat välttämättömiä laippapään muttereiden kuormanjakauman hyötyjen saavuttamiseksi. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) on SEA Monies Metal Co., Ltd.:n alainen perheyritys, joka on perinyt 20 vuoden perhekokemuksen ja laatuperinnön metallien valmistuksessa. Shengzhao Metalin vahvaan tuotantokapasiteettiin ja toimitusketjun etuihin tukeutuen olemme erikoistuneet korkealaatuisten metallituotteiden T&K-toimintaan, tuotantoon ja maailmanlaajuiseen myyntiin. Perheen pyrkimyksenä tarkkuuteen, tiukkaan työasenteeseen ja pitkäaikaiseen sitoutumiseen toimitamme vakaita ja luotettavia tuotteita ja palveluita asiakkaille kaikkialla maailmassa.
Hyödynnämme tehtaan vankkaa T&K- ja tuotantokapasiteettia, ja olemme erikoistuneet erittäin lujiin niitteihin, pultteihin, muttereihin, aluslevyihin, tappeihin, ruuveihin ja erilaisiin ei-standardeihin mukautettuihin osiin. Tuotevalikoimamme kattaa materiaalit, kuten ruostumattoman teräksen, seosteräksen, alumiiniseoksen, kuparin ja erikoisseokset hyödyntäen prosesseja, kuten kylmäpäällystystä, kuumataontaa ja CNC-työstöä. Tuotteitamme viedään yli 25 maahan, ja ne palvelevat yli 200 asiakasta.
Chance & Union on sitoutunut yhdistämään saumattomasti "Valmistettu Kiinassa" kansainvälisille markkinoille ja tarjoamaan maailmanlaajuisille asiakkaille yhden luukun kiinnitysratkaisuja tutkimuksesta ja kehityksestä massatuotantoon ammattiteknologian ja poikkeuksellisen laadun avulla.
5. Usein kysytyt kysymykset (FAQ)
- K1: Korvaako DIN 6923 laippamutteri karkaistun aluslevyn tarpeen?
V: Kyllä, useimmissa sovelluksissa. Integroitu laippa tarjoaa suuremman laakeripinnan ja jakaa kuorman tehokkaasti. Kuitenkin erittäin pehmeille materiaaleille, uritettuihin reikiin tai kun liitospinta on epäsäännöllinen, karkaistu aluslevy saattaa silti olla tarpeen upotumisen estämiseksi ja tasaisen kuorman jakautumisen varmistamiseksi. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) voi suositella sopivaa kokoonpanoa sinun liitossuunnitelmasi ja materiaaliesi perusteella. - Q2: Miksi laippamutterin alla oleva kosketusjännitys ei ole jakautunut tasaisesti koko laippaan?
V: Fotoelastiset kokeet ovat osoittaneet, että paine keskittyy laipan sisäosaan, kun taas ulkoosan paine laskee lähelle nollaa. Tämä johtuu mutterin rungon jäykkyydestä ja laipan geometriasta. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) varmistaa tarkan laipan geometrian kuorman jakautumisen optimoimiseksi. - Q3: Mikä on laipan kaltevuuskulman vaikutus esikuormituksen pysymiseen?
V: Elasto-plastinen FEM-analyysi on osoittanut, että laipan kaltevuuskulma vaikuttaa olennaisesti sekä kosketusjännityksen jakautumiseen että pysyvään asettumiseen laakerin pinnalla. Optimoitu laipan kaltevuuskulma auttaa jakamaan kuorman tasaisemmin vähentäen jännityskeskittymiä ja siihen liittyvää upotusta, joka aiheuttaa esijännityksen häviämisen. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) voi antaa ohjeita optimaalisesta laipan geometriasta tiettyyn sovellukseesi.
