A325 vs. A490 raskaat kuusiorakennepultit: vetolujuus vs. loven herkkyys – miten tämä kompromissi vaikuttaa laakerityyppisiin vs. liukastumiskriittisiin liitäntöihin?
Valinta ASTM A325:n (nykyisin Grade A325 alle F3125) ja ASTM A490:n (Grade A490 alle F3125) välillä raskaat kuusiorakennepultit on yksi teräsrakenteiden suunnittelun kriittisimmistä päätöksistä. Vaikka A490 tarjoaa huomattavasti suuremman vetolujuuden, tämä lujuus lisää loviherkkyyttä ja hauraiden murtumien riskiä. Tämä perustavanlaatuinen kompromissi määrittää suoraan kunkin pulttilaadun soveltuvuuden laakerityyppisiin vs. luistokriittisiin liitoksiin. Tämä artikkeli tarjoaa kattavan vertailun ja käytännön päätöksentekokehyksen.
1. Ydinomaisuuden vertailu: A325 vs. A490
Seuraavassa taulukossa esitetään tärkeimmät mekaaniset ja sovelluserot kahden rakennepulttilaadun välillä, jotka on johdettu ASTM F3125 -spesifikaatioista.
| Ominaisuuden parametri | ASTM A325 (F3125 Grade A325) | ASTM A490 (F3125 Grade A490) |
|---|---|---|
| Minimaalinen vetolujuus | 120 ksi (≈ 827 MPa) | 150 ksi (≈ 1 034 MPa) |
| Suurin vetolujuus | Ei määritelty (vähintään 120 ksi) | 173 ksi (haurauden rajoittamiseksi) |
| Ytimen kovuus (HRC) | Ei erityisesti rajoitettu (tyypillisesti C24–C35) | C33–C38 (tiukempi ohjaus) |
| Loviherkkyys | Keskivaikea – vähemmän herkkä hauraille murtumille | Korkea – herkempi jännityskorroosiolle ja vetyhalkeilulle |
| Kuumasinkitys | Sallittu (yleisesti käytetty) | Kielletty (vetyhaurastumisen ja hehkutuksen vaara) |
| Pyörimiskapasiteettitesti | Vaaditaan galvanoiduille kokoonpanoille | Vaaditaan kaikille kokoonpanoille (ylijännitysrajoilla) |
| Tuhoamaton testaus | Ei yleensä vaadita | Magneettisten hiukkasten tarkastus vaaditaan |
2. Kytkentätyypit ja pulttien soveltuvuus
Valinta laakerityyppisten ja liukastumiskriittisten liitosten välillä riippuu luistokestävyydestä, väsymiskestävyydestä ja muodonmuutosten hallinnasta.
- Laakerityyppinen liitäntä: Tässä mallissa pultti on kiristetty "tiukalla" tilaan (tai täysin esijännitetty), ja leikkausvoima välittyy ensisijaisesti pultin akselin leikkauslujuuden ja liitettyjen levyjen kantokyvyn kautta reiän seinämiä vasten. Jonkin verran luistamista odotetaan ennen kuin pultin akseli koskettaa reiän seinämää. Tämä malli mahdollistaa pienemmät asennuskustannukset, mutta aiheuttaa suurempia muodonmuutoksia, eikä sitä suositella liitoksille, jotka ovat alttiina kuormituksen kääntymiselle tai väsymiselle.
- Slip-kriittinen yhteys: Tässä mallissa pultti on täysin esijännitetty korkealle tasolle (70 % vähimmäisvetolujuudesta), mikä luo suuren puristusvoiman, joka synnyttää kitkaa päällyspintojen välillä. Leikkausvoima välittyy tämän kitkan kautta, eikä liukuminen ole sallittua käyttökuormituksen aikana. Tämä rakenne tarjoaa suuremman jäykkyyden, paremman väsymiskestävyyden ja sitä vaaditaan liitoksissa, joissa on ylisuuret tai uritetut reiät tai joissa liukuminen heikentäisi rakenteen suorituskykyä.
Alla olevassa taulukossa on yhteenveto kunkin pulttilaadun soveltuvuudesta näihin liitostyyppeihin.
| Yhteystyyppi | ASTM A325 Sopivuus | ASTM A490 Sopivuus | Keskeinen huomio |
|---|---|---|---|
| Laakerityyppi (tiukka-tiukka) | Kyllä – laajalti käytetty | Kyllä – mutta harvoin käytetty kustannusten ja haurausriskin vuoksi | A325 on edullinen kustannustehokkaisiin laakeriliitäntöihin |
| Laakerityyppi (esijännitetty) | Kyllä – yleistä | Kyllä – huolellisella laadunvalvonnalla | A490 vaatii pyörimiskyvyn ja MPI-testauksen |
| Liukukriittinen (kitkatyyppi) | Kyllä – vakio useimpiin sovelluksiin | Kyllä – erittäin suuriin kuormitusvaatimuksiin | A490:n suurempi esijännitys tarjoaa paremman liukastumiseneston |
3. Vahvuuden ja loven herkkyyden kompromissi: vaikutus yhteyden soveltuvuuteen
Vetolujuuden ja loven herkkyyden välinen ytimen kompromissi vaikuttaa suoraan liitoksen suunnitteluun.
- Laakerityyppiset liitännät: Nämä liitännät sallivat luisumisen ja luottavat pultin leikkauskykyyn ja kantokykyyn. Koska pulttiin ei kohdistu samantasoista syklistä jännitystä kuin liukastumiskriittisissä liitoksissa, A490:n korkeampi vetolujuus voi olla hyödyllinen kestämään leikkaus- ja laakerikuormia. A490:n korkeampi loviherkkyys tarkoittaa kuitenkin, että kaikki kierrevauriot, pintavirheet tai kohdistusvirheet voivat helpommin johtaa hauraaseen murtumaan. Siksi, vaikka A490:tä voidaan käyttää laakeriliitoksissa, monet tekniset tiedot suosittelevat A325:n käyttöä aina kun mahdollista, koska A490:n hauraiden murtumien riski on suurempi.
- Liukastumiskriittiset liitännät: Nämä liitännät vaativat suurta kiristysvoimaa synnyttääkseen kitkaa, joka on suoraan verrannollinen pultin esijännitykseen. A490-pultit, joilla on suurempi vetolujuus, voidaan kiristää suuremmalle esijännitykselle, mikä tarjoaa paremman liukastumisenkestävyyden samalla pultin halkaisijalla. Kuitenkin suuri esijännitys yhdistettynä A490:n korkeaan kovuuteen tekee pultin alttiimmaksi jännityskorroosiohalkeilulle ja vetyhaurastumiselle. Tästä syystä A490:n käyttö liukastumiskriittisissä liitännöissä vaatii tiukkaa laadunvalvontaa, mukaan lukien pyörimiskyvyn testaus ja magneettisten hiukkasten tarkastus (MPI) pintavirheiden havaitsemiseksi. Lisäksi A490-pultteja ei voida kuumasinkittää, mikä rajoittaa niiden käyttöä syövyttävissä ympäristöissä, joissa galvanoidut A325-pultit ovat suositeltavia.
4. Käytännön päätöksentekokehys
Kompromissianalyysin perusteella suositellaan seuraavia valintaohjeita:
- Valitse A325, kun: (1) Liitos on tavallinen laakerityyppinen tai liukukriittinen liitos, jolla on kohtalaiset kuormitusvaatimukset; (2) Kuumasinkitys vaaditaan korroosiosuojaukseen; (3) Niveleen kohdistuu dynaamista tai väsymiskuormitusta, jossa lovien herkkyys on ensisijainen huolenaihe; (4) Kustannukset ja saatavuus ovat avaintekijöitä.
- Harkitse A490:tä Milloin: (1) Liitäntä vaatii huomattavasti korkeamman leikkaus- tai liukastumisenkestävyyden kuin A325 voi tarjota; (2) Liitos on alttiina erittäin suurille staattisille kuormituksille, eikä se ole syövyttävässä ympäristössä; (3) Urakoitsija voi tarjota tarvittavan laadunvalvonnan (MPI, kiertokapasiteetin testaus); (4) Suunnittelu on arvioitu perusteellisesti hauraiden murtumien riskin suhteen.
5. Valmistus ja laatunäkökulma
Rakennepulttien yhtenäisten mekaanisten ominaisuuksien saavuttaminen edellyttää materiaalikemian, lämpökäsittelyn ja testauksen tarkkaa hallintaa. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) on SEA Monies Metal Co., Ltd.:n alainen perheyritys, joka on perinyt 20 vuoden perhekokemuksen ja laatuperinnön metallien valmistuksessa. Shengzhao Metalin vahvaan tuotantokapasiteettiin ja toimitusketjun etuihin tukeutuen olemme erikoistuneet korkealaatuisten metallituotteiden T&K-toimintaan, tuotantoon ja maailmanlaajuiseen myyntiin. Perheen tarkkuuden, tiukan työasenteen ja pitkäaikaisen sitoutumisen mukaisesti toimitamme vakaita ja luotettavia tuotteita ja palveluita asiakkaille kaikkialla maailmassa.
Hyödynnämme tehtaan vankkaa T&K- ja tuotantokapasiteettia, ja olemme erikoistuneet erittäin lujiin niitteihin, pultteihin, muttereihin, aluslevyihin, tappeihin, ruuveihin ja erilaisiin ei-standardeihin mukautettuihin osiin. Tuotevalikoimamme kattaa materiaalit, kuten ruostumattoman teräksen, seosteräksen, alumiiniseoksen, kuparin ja erikoisseokset hyödyntäen prosesseja, kuten kylmäpäällystystä, kuumataontaa ja CNC-työstöä. Tuotteitamme viedään yli 25 maahan, ja ne palvelevat yli 200 asiakasta.
Chance & Union on sitoutunut yhdistämään saumattomasti "Valmistettu Kiinassa" kansainvälisille markkinoille ja tarjoamaan maailmanlaajuisille asiakkaille yhden luukun kiinnitysratkaisuja tutkimuksesta ja kehityksestä massatuotantoon ammattiteknologian ja poikkeuksellisen laadun avulla. Rakennepulttisovelluksiin toimitamme sekä A325- että A490-luokan kiinnikkeitä täydellisillä materiaalitestaussertifikaateilla ja A490:lle vaadittavat magneettihiukkasten tarkastusraportit.
6. Usein kysytyt kysymykset (FAQ)
- Q1: Voidaanko A325- ja A490-pultteja käyttää vaihtokelpoisesti rakenteellisessa liitoksessa?
V: Ei. Niillä on erilaiset vetolujuudet, kovuus ja herkkyys hauraalle murtumiselle. Niiden vaihtaminen ilman yhteyden uudelleensuunnittelua voi johtaa riittämättömään lujuuteen tai odottamattomaan vikaan. A490-pulteilla on korkeampi esijännitysvaatimus ja tiukemmat laadunvalvontamenettelyt. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) suosittelee konsultoimaan projektin rakennesuunnittelijaa ennen pulttilaatujen vaihtamista. - Q2: Miksi A490-pultit eivät ole kuumasinkittyjä?
V: A490-pultteja ei voida kuumasinkittää kahdesta syystä: (1) sulan sinkin kylvyn lämpötila ylittää pultin karkaisulämpötilan, mikä saattaa hehkuttaa pultin ja heikentää sen lujuutta; (2) Ennen galvanointia käytetty peittausprosessi tuo atomivetyä teräkseen, mikä voi aiheuttaa vetyhaurastumista – viivästynyt vikamekanismi, joka on erityisen vaarallinen erittäin lujissa pulteissa. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) tarjoaa A325 galvanoituja rakennepultteja korroosionkestävänä vaihtoehtona. - Q3: Mikä on rakennepulttien X- ja N-merkinnät, ja miten se liittyy liitostyyppiin?
V: X-merkintä osoittaa, että kierteet eivät ole leikkaustasossa (pultin varsi on leikkaustasossa), mikä tarjoaa suuremman leikkauskapasiteetin. N-merkintä osoittaa, että kierteet voivat olla leikkaustasossa. Tämä ero on kriittinen laakerityyppisissä liitoksissa, joissa leikkauslujuus riippuu siitä, kulkeeko kuorma koko varren halkaisijan vai kierteiden pienennetyn juuren halkaisijan läpi. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) voi toimittaa rakennepultteja tietyillä kierrepituuksilla X- tai N-vaatimusten täyttämiseksi.

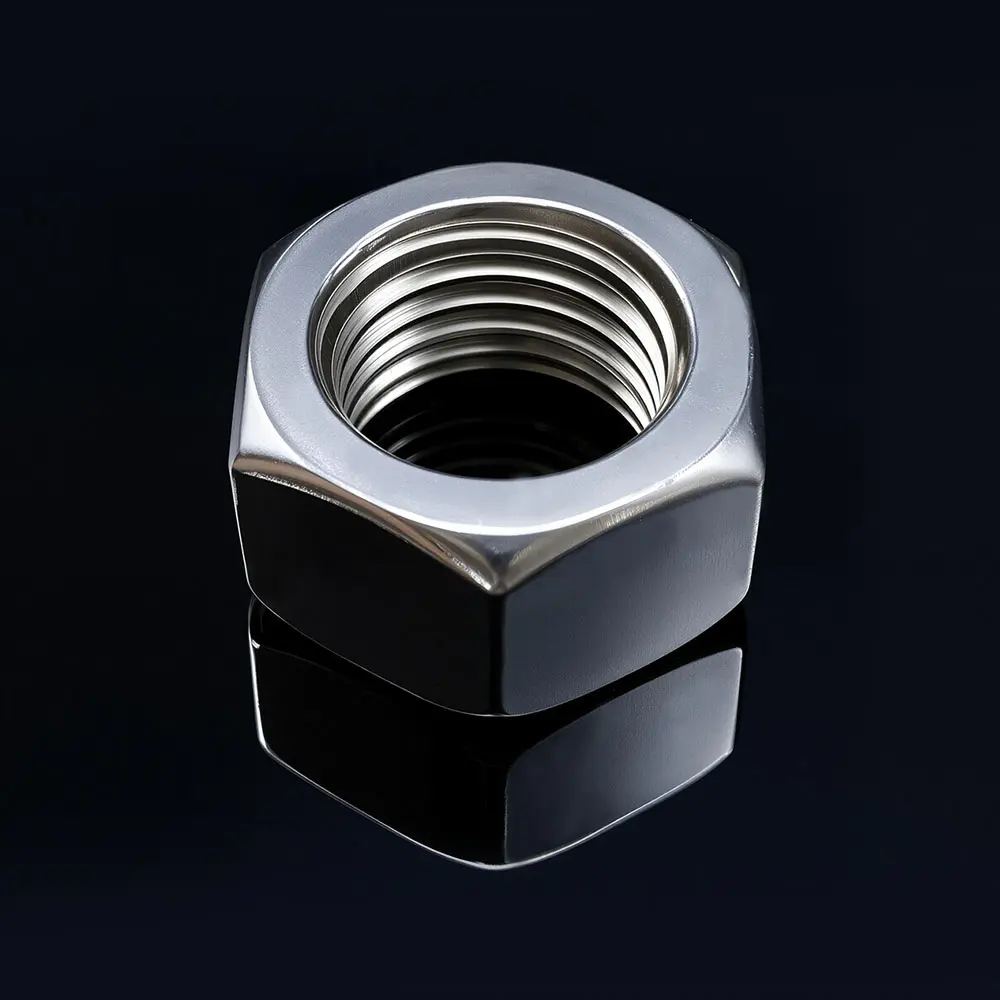

Ruostumattomasta teräksestä valmistettujen A2-70- ja A4-80-kuusiomutterien kiinnitys: suuri sitkeys vai nopea asennus Ylikuumeneminen?
Kierteiden kierteitys (tunnetaan myös nimellä kierre tai kylmähitsaus) on jatkuva ja kallis ongelma austeniittisten ruostumattomasta teräksestä valmistettujen kiinnikkeiden, erityisesti A2-70 (304) ja A4-80 (316) kuusiomutterien asennuksen aikana. Gallerointiin on ominaista kierteiden takertuminen – materiaali repeytyy ja hitsataan yhteen, jolloin mutteri tai pultti on usein käyttökelvoton. Kaksi yleisimmin mainittua syymekanismia ovat austeniittisten ruostumattomien terästen luontainen korkea sitkeys ja nopeiden asennustyökalujen (esim. iskuavainten) aiheuttama paikallinen ylikuumeneminen. Tämä artikkeli käsittelee kunkin mekanismin fysiikkaa, tarjoaa vertailevaa tietoa ja tarjoaa käytännön lieventämisstrategioita.
1. Mekanismien vertailu: korkea sitkeys vs. paikallinen ylikuumeneminen
Seuraavassa taulukossa verrataan kahta ensisijaista mekanismia, jotka myötävaikuttavat ketjun pyörtymiseen ruostumattomasta teräksestä valmistetut kuusiomutterit .
| Parametri | Korkea sitkeys (austeniittinen rakenne) | Paikallinen ylikuumeneminen (nopea asennus) |
|---|---|---|
| Fysikaalinen mekanismi | Austeniittisilla ruostumattomilla teräksillä on korkea työkarkaisuaste, ja niistä puuttuu hiiliteräksille muodostuva suojaava oksidikerros. Liukuvassa kosketuksessa suojaava oksidikalvo repeytyy pois, jolloin paljaat metallipinnat voivat koskettaa ja hitsata yhteen paineen alaisena. | Nopeat sähkötyökalut (iskuavaimet tai korkean kierrosluvun ajurit) tuottavat kitkalämpöä kierteiden rajapinnassa. Lämpö pehmentää pintakerrosta, lisää kitkakerrointa ja edistää liiman kulumista – nopeuttaa galleriaprosessia. |
| Ensisijainen todiste | Sattumaa esiintyy sekä käsikäyttöisissä että konekäyttöisissä asennuksissa, mutta sen esiintymistiheys ja vakavuus ovat huomattavasti suurempia käytettäessä sähkötyökaluja. Austeniittisen ruostumattoman teräksen työkarkaistu pintakerros on erityisen altis hankaukselle sen suuren leikkauslujuuden ja suojaavan voitelukalvon puutteen vuoksi. | Tutkimukset osoittavat, että asennusnopeuden kasvaessa pintalämpötila nousee. Iskuavaimen käyttäminen voi nostaa lämpötiloja, jotka ylittävät materiaalin uudelleenkiteytyslämpötilan, mikä lisää dramaattisesti rappeutumisen todennäköisyyttä. Hitaiden työkalujen tai käsityökalujen käyttö vähentää merkittävästi ryppyjä. |
| Vaikuttavat tekijät | Kierteen pinnan viimeistely, kierrekulma, mutterin materiaali ja voiteluaineiden läsnäolo. Tasaisemmat pinnat ja voiteluaineiden käyttö vähentävät taipumusta kylmähitsaukseen. | Installation speed, torque input, and the use of impact tools. Higher preloads also increase frictional forces, elevating the risk of overheating. |
| Mitigation Strategy | Select nuts with a different material or finish (e.g., nitronic or coated stainless steels), or ensure clean and lubricated threads. Use of anti-seize compounds is highly effective. | Use low-speed installation tools (hand tools or variable-speed drills at low RPM). Avoid impact wrenches for critical assemblies. Allow the joint to cool between tightening passes. |
2. Mechanism Analysis: Which Mechanism Dominates?
A detailed analysis of the available evidence reveals that both mechanisms are contributing factors, but their relative importance is not equal.
- High Ductility is the Primary Root Cause: Austenitic stainless steels (A2 and A4 grades) are inherently prone to galling because they lack the protective surface oxide layer that carbon steels rely on for lubrication. When the thread surfaces are pressed together under load, the oxide film breaks down, and the high shear strength of the austenitic structure causes microscopic welding of asperities. This is a fundamental material property—it explains why galling occurs even in hand-tightened assemblies.
- High-Speed Overheating is a Major Accelerator: While the material's ductility is the root cause, the use of high-speed power tools dramatically increases the frequency and severity of galling. The frictional heat generated by an impact wrench can exceed the recrystallization temperature of austenitic stainless steel (approximately 450–600°C), softening the surface layers and promoting adhesive wear. Studies show that installations using impact wrenches can have a galling incidence rate 10–15 times higher than hand-tightened assemblies.
- Synergistic Effect: The two mechanisms are not independent. The high ductility of the material makes it susceptible to the frictional heat generated by high-speed tools. The heat, in turn, reduces the material's strength and increases the coefficient of friction, creating a positive feedback loop that accelerates galling. This combined effect is why galling is often more severe in high-speed installations than in slow ones.
3. Quantitative Impact of Installation Speed
The following table provides a comparative analysis of galling incidence based on installation speed and tool type.
| Installation Method | Typical RPM | Galling Incidence (Relative) | Recommended |
|---|---|---|---|
| Hand Tool (Torque Wrench) | ~5–10 RPM | 1x (Baseline) | Yes – Preferred for critical assemblies |
| Variable-Speed Drill (Low Speed) | ~200–400 RPM | 3–5x | Yes – if lubricated and controlled |
| Variable-Speed Drill (High Speed) | ~800–1500 RPM | 8–12x | Not recommended for stainless fasteners |
| Impact Wrench | Variable (high peak torque) | 15–20x | Strongly discouraged for A2/A4 nuts |
4. Practical Guidance for Mitigating Galling
Given the combined effect of material ductility and installation speed, the following guidelines are recommended for field installation:
- Always Use a Lubricant: Apply a high-quality anti-seize compound or lubricant (e.g., copper-based or nickel-based grease) to the bolt threads before installing the nut. Lubrication reduces friction, lowers heat generation, and acts as a physical barrier between the thread surfaces.
- Use Slow Installation Speeds: Avoid impact wrenches for critical stainless steel assemblies. Use hand tools or variable-speed drills set to the lowest effective RPM. The lower the speed, the less heat is generated at the thread interface.
- Keep Threads Clean: Contaminants such as dirt, debris, or old thread locker can act as abrasives, breaking through the oxide layer and initiating galling. Clean the bolt and nut threads thoroughly before assembly.
- Allow Cooling Time: For large-diameter or high-preload assemblies, allow the joint to cool between tightening passes to prevent heat buildup.
- Consider Alternative Materials: For applications where galling is a persistent problem, consider using stainless steel grades with reduced galling tendency (e.g., Nitronic 60 or 316 with a special coating).
5. Valmistus ja laatunäkökulma
The consistency of the thread form and the surface finish of stainless steel hex nuts are critical factors in preventing galling. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) on SEA Monies Metal Co., Ltd.:n alainen perheyritys, joka on perinyt 20 vuoden perhekokemuksen ja laatuperinnön metallien valmistuksessa. Shengzhao Metalin vahvaan tuotantokapasiteettiin ja toimitusketjun etuihin tukeutuen olemme erikoistuneet korkealaatuisten metallituotteiden T&K-toimintaan, tuotantoon ja maailmanlaajuiseen myyntiin. Perheen tarkkuuden, tiukan työasenteen ja pitkäaikaisen sitoutumisen mukaisesti toimitamme vakaita ja luotettavia tuotteita ja palveluita asiakkaille kaikkialla maailmassa.
Hyödynnämme tehtaan vankkaa T&K- ja tuotantokapasiteettia, ja olemme erikoistuneet erittäin lujiin niitteihin, pultteihin, muttereihin, aluslevyihin, tappeihin, ruuveihin ja erilaisiin ei-standardeihin mukautettuihin osiin. Tuotevalikoimamme kattaa materiaalit, kuten ruostumattoman teräksen, seosteräksen, alumiiniseoksen, kuparin ja erikoisseokset hyödyntäen prosesseja, kuten kylmäpäällystystä, kuumataontaa ja CNC-työstöä. Tuotteitamme viedään yli 25 maahan, ja ne palvelevat yli 200 asiakasta.
Chance & Union is committed to seamlessly connecting "Manufactured in China" with the international market, providing global customers with one-stop fastening solutions from R&D to mass production through professional technology and exceptional quality. For stainless steel hex nuts, we provide a smooth thread finish and can offer supplementary surface treatments (such as passivation or coating) to reduce galling tendency. We also include installation guidance with every shipment to help prevent field galling.
6. Usein kysytyt kysymykset (FAQ)
- Q1: Can I use impact wrenches on A2-70 or A4-80 stainless steel nuts?
A: It is strongly discouraged. The high-speed and high-torque impacts of an impact wrench generate significant frictional heat, dramatically increasing the risk of galling. For critical assemblies, only hand tools or low-speed variable-speed drills should be used. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) recommends using a torque wrench with controlled speed for all stainless steel installations. - Q2: Does the thread surface finish affect galling tendency?
A: Yes. A smoother thread surface (e.g., rolled threads rather than cut threads) has a lower coefficient of friction and a reduced tendency to initiate galling. Rolled threads also have a more consistent surface profile. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) uses cold heading and thread rolling processes to produce stainless steel nuts with a superior surface finish, reducing galling risk. - Q3: What is the best lubricant for preventing galling in stainless steel nuts?
A: A copper-based or nickel-based anti-seize compound is highly effective. These lubricants contain fine metal particles that act as a solid lubricant barrier, preventing metal-to-metal contact. They are also effective at high temperatures. Zhejiang Chance & Union Import and Export Co., Ltd. (Chance & Union) can provide assembly guidance and, in some cases, supply nuts with a pre-applied lubricant coating.
